产品规格

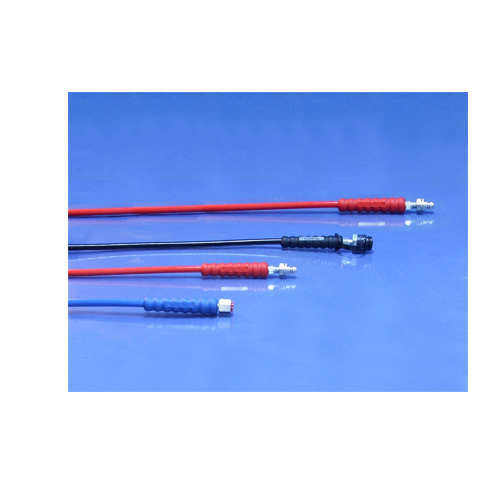

钢丝增强系列软管 | |||
内衬层： | 聚氨酯/尼龙 | 温度范围： | -40°C～80°C/-40°C～120°C |
增强层： | 高抗拉专用钢丝 | 产品特性： | 耐油、耐酸碱、耐老化、耐磨、耐高压 |
外覆层： | 聚氨酯 | 适用范围： | 液压管、喷漆管、加气管工程机械、机床、船舶、铁路、矿山、石油化工、汽车、农业机械、电力、压缩机、空调制冷设备、航空、医 疗器械设备、测压设备 |
| 规格 | 内径 | 编织工作压力 Mpa | 外径（mm） | 最小弯曲半径 （mm） | 接头连接尺寸 | |||||||
| （mm） | Ⅰ | Ⅱ | Ⅲ | Ⅰ | Ⅱ | Ⅲ | Ⅰ | Ⅱ | Ⅲ | ACDHG型d | S | |
| GPU—4 | 4±0.2 | 50 | 65 | 80 | 9±0.3 | 10.5±0.3 | 12±0.3 | 65 | 65 | 65 | M12Ⅹ1.5 | 14 |
| GPU—6 | 6±0.2 | 40 | 60 | 70 | 12±0.3 | 13±0.3 | 15±0.3 | 80 | 80 | 80 | M14Ⅹ1.5 | 17 |
| GPU—8 | 8±0.2 | 30 | 40 | 50 | 13.5±0.3 | 15.5±0.3 | 17±0.3 | 90 | 90 | 90 | M16Ⅹ1.5 | 19 |
| GPU—10 | 10±0.2 | 26 | 38 | 47 | 16±0.3 | 17.5±0.3 | 19±0.3 | 100 | 100 | 100 | M18Ⅹ1.5 | 22 |
| GPU—13 | 13±0.3 | 21 | 31 | 38 | 19±0.3 | 21±0.3 | 21±0.3 | 110 | 110 | 120 | M22Ⅹ1.5 | 27 |
| GPU—16 | 16±0.3 | 15 | 25 | 35 | 22±0.4 | 24.5±0.4 | 25±0.4 | 150 | 150 | 150 | M27Ⅹ1.5 | 32 |
| GPU—19 | 19±0.4 | 13 | 20 | 25 | 26.5±0.4 | 28±0.4 | 29±0.4 | 180 | 180 | 180 | M30Ⅹ1.5 | 36 |
| GPU—22 | 22±0.4 | 11 | 15 | 20 | 28±0.4 | 30±0.4 | 32±0.4 | 220 | 220 | 220 | M36Ⅹ2 | 41 |
| GPU—25 | 25±0.4 | 10 | 14 | 18 | 33±0.4 | 35±0.4 | 37±0.4 | 250 | 250 | 250 | M39Ⅹ2 | 46 |
| GPU—32 | 32±0.5 | 8.5 | 12 | 15 | 40±0.4 | 43±0.4 | 45±0.4 | 320 | 320 | 320 | M45Ⅹ2 | 55 |
| GPU—38 | 38±0.5 | 7 | 10 | 12 | 48.5±0.4 | 50.5±0.4 | 51±0.4 | 380 | 380 | 380 | M52Ⅹ2 | 60 |
| GPU—51 | 51±0.5 | 6 | 8 | 10 | 61.5±0.5 | 63±0.5 | 65±0.5 | 520 | 520 | 520 | M64Ⅹ2 | 75 |
